سامانه پایش فضاهای باز
(BISTATIC)
حصارهای مایکروویو به عنوان مطمئن ترین و دقیق ترین ابزار حفاظت
فیزیکی برای حراست از فضا های وسیع، اماکن، تاسیسات و تجهیزات
شناخته می شوند.
سامانه پایش فضاهای باز یک ابزار پیشرفته حفاظت فیزیکی برای آشکار
سازی و اعلام دخول و تجاوز به حریم و محدوده های حفاظت شده است که
در آن از حسگرهای مایکروویو همراه با فناوری جدید پردازش آنالوگ و
دیجیتال استفاده شده است.
این سامانه به لحاظ پایداری ایده آل در برابر هر نوع شرایط جوی،
حداقل نیاز به بازرسی و نگهداری و همچنین حداقل آلارم نابجا و
اشتباه، برای حراست از فضاهای وسیع مانند تاسیسات بزرگ صنعتی ،
نظامی، انبارها و اسکله ها، اماکن، حراست از نواحی مرزی و نیز
تجهیزات مهم مانند فرودگاه ها بسیار مناسب و اقتصادی است.
نحوه عملکرد:

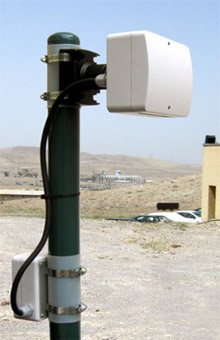

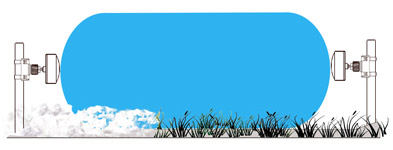

سامانه پایش فضاهای باز شامل حداقل یک زوج فرستنده و گیرنده می باشد
که در دو انتهای منطقه مورد حفاظت با ارتفاع حدود 90سانتیمتر از سطح
زمین نصب شده و یک دیوار باریک و نامرئی از امواج بین فرستنده و
گیرنده تشکیل می شود.
کوچکترین حرکت و یا قرار گرفتن هرجسمی در مسیر امواج باعث تغییر در
سیگنال دریافتی توسط آنتن گیرنده شده و نهایتاً با عبور افراد و
خودرو ها سیگنال آلارم از طریق کابل به سیستم مرکزی یا پانل کنترل
ارسال می شود.
فناوری جدید مورد استفاده در این سامانه امکان تنظیم محدوده سرعت،
حساسیت و فاصله مانع را به تفکیک فراهم آورده و کیفیت و دقت عمل آن از انواع معمول و مشابه
بیشتر است.
تردد پرندگان، حیوانات کوچک، حرکت اجسام کوچک جابجا شونده توسط باد،
بوته های کوتاه گیاهان و برف تا ارتفاع 40cm اختلالی درعملکرد
سامانه ایجاد نمی کند.
موارد استفاده:
- مناطق حساس مرزی
- محوطه پادگانها و تاسيسات نظامی
- محوطه كارخانجات، تاسيسات صنعتی، پالایشگاه، پتروشیمی
- مناطق پرخطر مانند مناطق مسکونی نزدیک به خط راه آهن، تاسیسات نیروگاهی، شیمیایی و غیره
- انبارها، اسكله و بارانداز (گمرک)
- اماكن مسكونی، آموزشی و اداری
- باغ ، ويلا، مراکز دامداری و طیور پروری
- كارگاههای عمليات ساختمانی و راه سازی
- کنترل امنیت و ترافیک باند فرودگاهها (GUIDANCE OF THE GROUND MOVEMENTS)
مشخصات عمومی:
- پایداری و عدم اشتباه در مقابل باران، برف، مه، طوفان، گردوغبار، تغییرات دما و نور
- تنظیم اتوماتیک نسبت به شرایط محیطی
- دارای سیستمهای پردازش آنالوگ، میکروکنترولر، AGC و PLL
- قابلیت اتصال به مدول های آلارم بی سیم
- امکان تنظیم حساسیت و فاصله
- دارای 8 تا 16 کانال فرکانسی و امکان استفاده همزمان از چند سامانه (بدون تداخل و تاثیر گذاری بر روی حسگرهای دیگر)
- امکان اتصال به انواع کنترل پانل معمول و متداول
- ارتباط مستقیم با رایانه از طریق پورت موازی و RS422
- امکان ارتباط با انواع نرم افزارهای مدیریت آلارم، مدیریت ساختمانهای هوشمند، نرم افزارهای اتوماسیون صنعتی و PLC
مشخصات فنی:
- برد عملیاتی : طرح های مختلف برای 15متر، 50متر، 100متر، 200متر و 450متر
- فرکانسی کار : مدل های مختلف باند X فرکانس 9.3GHz تا 10.8GHz - باند K فرکانس 24.125GHz
- اندازه هدف قابل آشکارسازی : ( راه رفتن ، دویدن ، پریدن ، حرکت چهار زانو ، سینه خیز و غلطیدن) انسان با وزن تقریبی 35 کیلوگرم و یا سطح فلزی با ابعاد 30سانتی متر
- تغذیه الکتریکی : 12VDC/30~45mA برای هر لینک
- توان خروجی: 10mW peak, 5mW averag
- سرعت هدف : 0.1m/s to 15m/s
- دمای کار: 30- تا 60+ درجه سانتی گراد
- رطوبت نسبی: تا %100
- وزن : هر واحد حداکثر 2 کیلوگرم
